泰和安二线制消防模块功能介绍与应用

发布日期： 2024-10-31 01:23:54 阅读量： 1244 作者： 耀安消防

合理选择二线制模块有利于现场安装、及节约成本，本文将以知识科普的方式，为大家介绍二线制消防模块。

问：到底什么是二线制消防模块？

“二线制”是将信号线和供电线合二为一，接线时只需二芯信号线，节省了线缆、管材成本，降低了施工成本，目前在消防模块的应用中也可以实现二线制的布线方式。

问：二线制消防模块都分为哪些类型？

按模块启动后的输出方式划分：可分为有源信号输出、无源信号输出

无源信号输出：又可分“弱电模块”和“强电模块”

有源信号输出：可分为有源电平输出和有源脉冲输出

问：有源信号和无源信号有哪些区别？

有源信号：当模块启动后可以直接输出24V，主要用于启动风机、水泵等。

无源信号：当模块启动后只输出一组开关信号，主要用于控制电梯迫降、防火卷帘等。

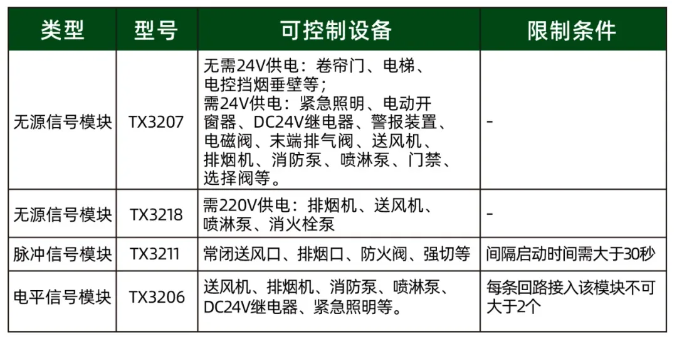

二线制模块，主要分为以下四类：

泰和安二线制消防模块功能介绍与应用

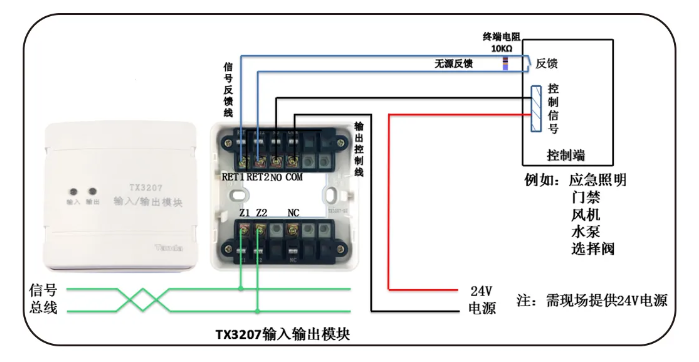

1、无源信号输出模块（TX3207）

功能特点：提供一组无源触点输出，可设置为常开或常闭信号，触点容量30V/2.0A。

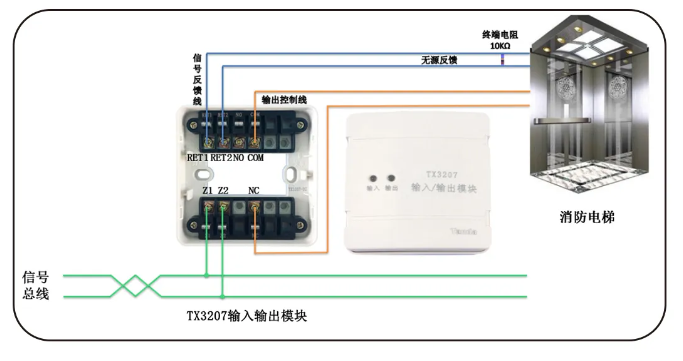

应用场景1：无需提供24V电源的被动型控制设备。

例如：启动卷帘门、电梯、电控挡烟垂壁等。

泰和安二线制消防模块功能介绍与应用

应用场景2：就近可取24V消防备用电源的被动型控制设备。

例如：启动紧急照明、电动开窗器、DC24V继电器、警报装置、电磁阀、末端排气阀、送风机、排烟机、消防泵、喷淋泵、门禁、选择阀等。

泰和安二线制消防模块功能介绍与应用

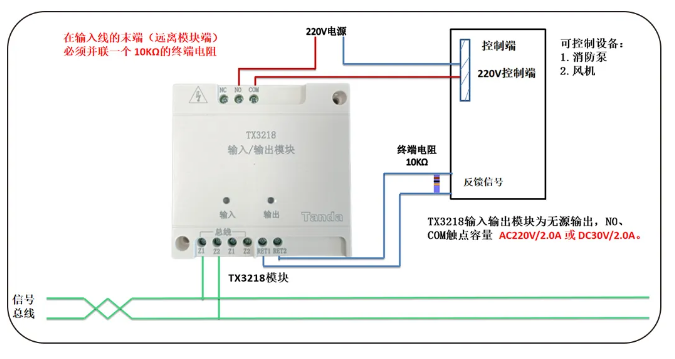

2、无源信号输出模块（TX3218强电控制模块）

功能特点：提供一组无源触点输出，可设置为常开或常闭信号，触点容量触点容量AC220V/2.0A或DC30V/2.0A。

应用场景：可就近取220V电源，启动被动型控制设备。

例如：消防泵、风机等。

泰和安二线制消防模块功能介绍与应用

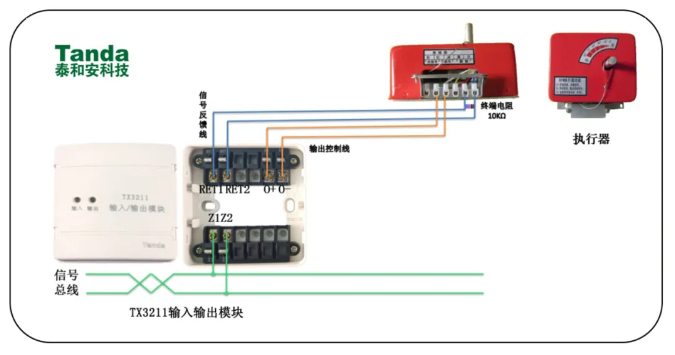

3、24伏脉冲信号输出模块（TX3211）

功能特点：可输出24V脉冲电压，容量：DC32V/1.5A/30ms。

应用场景：不需要持续供电的被动型控制设备。

例如：启动常闭送风口、排烟口、防火阀、强切等。

应用限制条件：间隔启动时间需大于30秒。

泰和安二线制消防模块功能介绍与应用

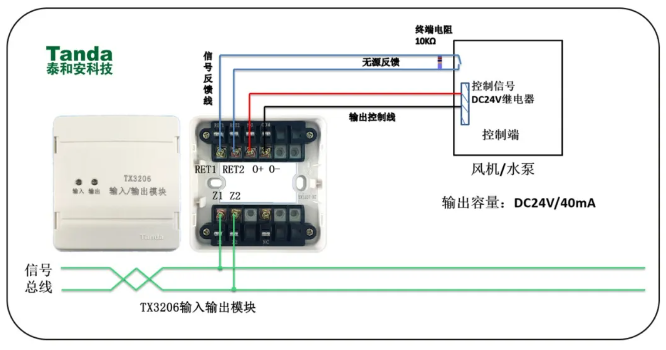

4、24伏电平信号输出模块（TX3206）

功能特点：可输出24V电平电压，持续输出40mA电流。

应用场景：需要持续供电的被动型控制设备。

例如：启动送风机、排烟机、消防泵、喷淋泵、DC24V继电器、紧急照明等。

应用限制条件：每回路接入该模块不可大于2个。

泰和安二线制消防模块功能介绍与应用

实际应用表明，只需根据模块特点灵活应用，即可大幅简化设计，降低施工成本。同时，依托产品芯片的功能深化及功耗的有效控制，其稳定性值得信赖，已在越来越多的项目中广泛应用。

泰和安二线制消防模块功能介绍与应用
